Переносное устройство контроля изоляции постоянного тока (СЕНСОР-ПМ)

Контроль изоляции и поиск земли  в сетях постоянного тока

Переносное устройство контроля изоляции и поиска «земли» в сетях постоянного тока

«СЕНСОР-ПМ» (разработки и производства ООО «МАГНИТ») предназначено для работы в сетях с напряжением 24-220В. Устройство измеряет ток утечки фидеров сети постоянного тока, обусловленный снижением сопротивления изоляции элементов сети постоянного тока.

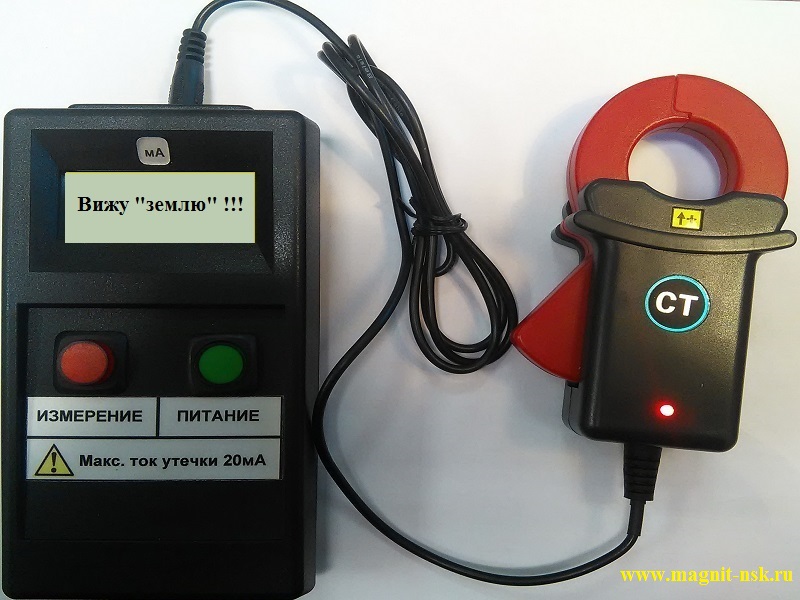

В комплект устройства входят: Токовые клещи (измерение активного тока утечки, протекающего по контролируемому присоединению, включающему прямой и обратный проводник), Блок индикации (отображение измеряемого тока утечки), Блок резисторов (необходимо указать при заказе: Т-образный мост из трех резисторов 10кОм (для сети 220В) или 4,7кОм (для сети 110В)).

Заполнить форму заказа.

Основные технические характеристики:

Характеристика Значение
1. Номинальное напряжение контролируемой сети постоянного тока до 600 В
2. Диапазон измерения тока утечки 0 ± 20 мА

3.

Диапазон определения сопротивления изоляции поврежденного фидера относительно «земли» 0 — 50 кОм
4. Погрешность измерения тока утечки на поврежденном фидере, не более 20 %
5. Определение полюса поврежденного фидера Да
6. Диаметр окна охвата токовых клещей 30 мм
7. Диапазон рабочих температур +5 … +35 С
8. Индикатор 3-1/2 цифры
9. Время задержки измерения 2 — 3 с
10. Источник питания Батарея «Крона», 9 В
11. Габаритные размеры блока индикации, ДхШхГ 145х80х38,5 мм

Полезные ссылки: Декларация соответствия ТУ СЕНСОР-ПМ
Описание и инструкция по эксплуатации СЕНСОР-ПМ
