Примеры производства шкафов

ООО «МАГНИТ» производит различные шкафы (щиты) для объектов электроэнергетики (щиты постоянного тока, шкафы РЗА, шкафы телемеханики, щиты собственных нужд и др.)

Производство шкафов.

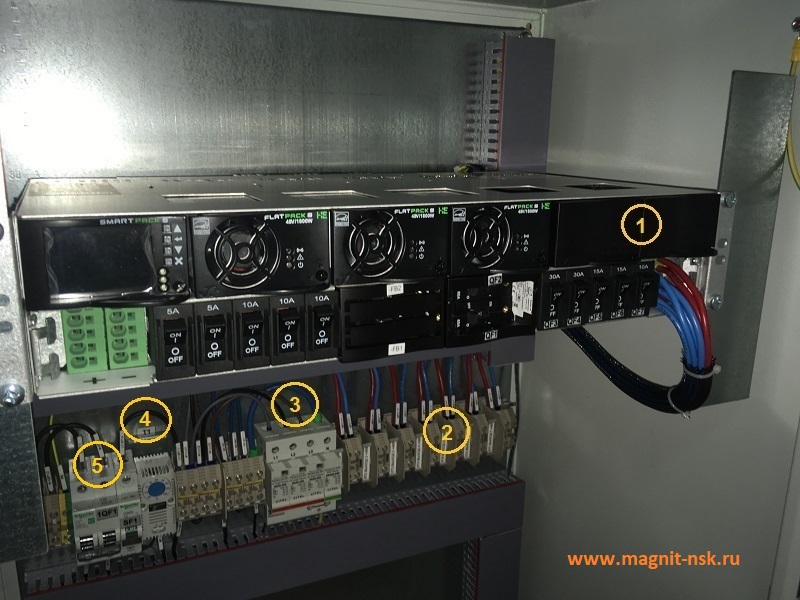

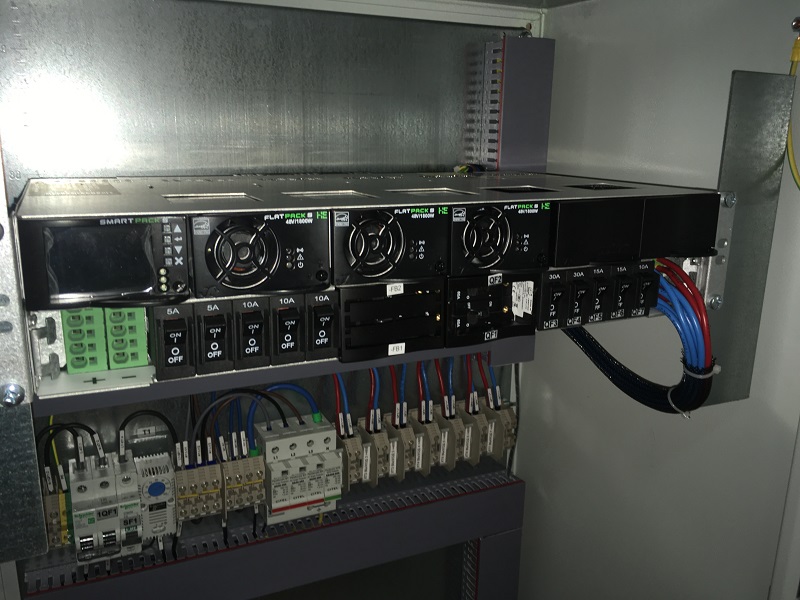

Щит постоянного тока 48В:

Щит постоянного тока 48В Оборудование смонтировано в шкафу навесного исполнения 600х1000х300мм (ШхВхГ) с передней металлической дверью.
1) Система/щит электрораспределения FlatPack S 48В 9кВт (производство ELTEK), представляющая собой полнофункциональный модуль для монтажа в 19-дюйм. стойку и состоящая из:
— выпрямительные модули 48В 1800Вт (до пяти модулей в системе, допускается «горячая» замена модулей)
— автоматы для подключения нагрузки (отходящих линий) постоянного тока
— контроллер SmartPack c ЖК-дисплеем для оперативного контроля и настройки всех параметров системы.
2) Клеммный ряд для подключения нагрузки (отходящих линий) постоянного тока.
3) Устройство защиты от импульсных перенапряжений (УЗИП).
4) Терморегулятор управления вентиляторами охлаждения (смонтированы на двери шкафа).
5) Входные автоматы переменного тока.

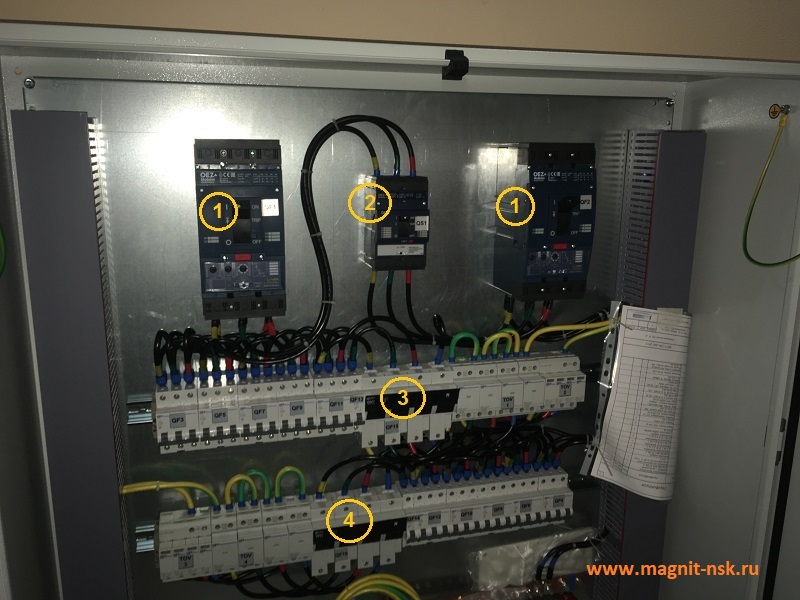

Щит собственных нужд 0,4кВ:

Щит собственных нужд 0,4кВ Оборудование смонтировано в шкафу навесного исполнения 1000х1000х300мм (ШхВхГ) с передней металлической дверью.
1) Вводные автоматы первой и второй секции шин переменного тока.
2) Секционный автомат.
3) Автоматы отходящих линий и УЗИП переменного тока 1СШ.
4) Автоматы отходящих линий и УЗИП переменного тока 2СШ.

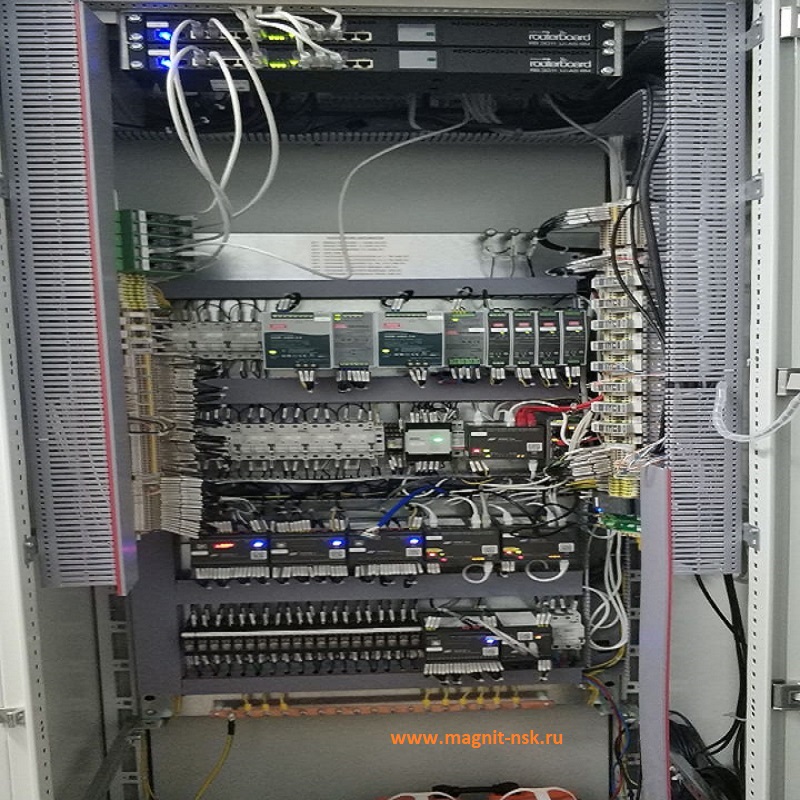

Шкаф телемеханики СЕНСОР-ТМ:

Шкаф телемеханики СЕНСОР-ТМ Стадия производства и пуско-наладочных работ на заводе. Оборудование смонтировано в шкафу 800х2000х600мм (ШхВхГ) с передней металлической дверью.
