Шкаф телемеханики «СЕНСОР-ТМ»

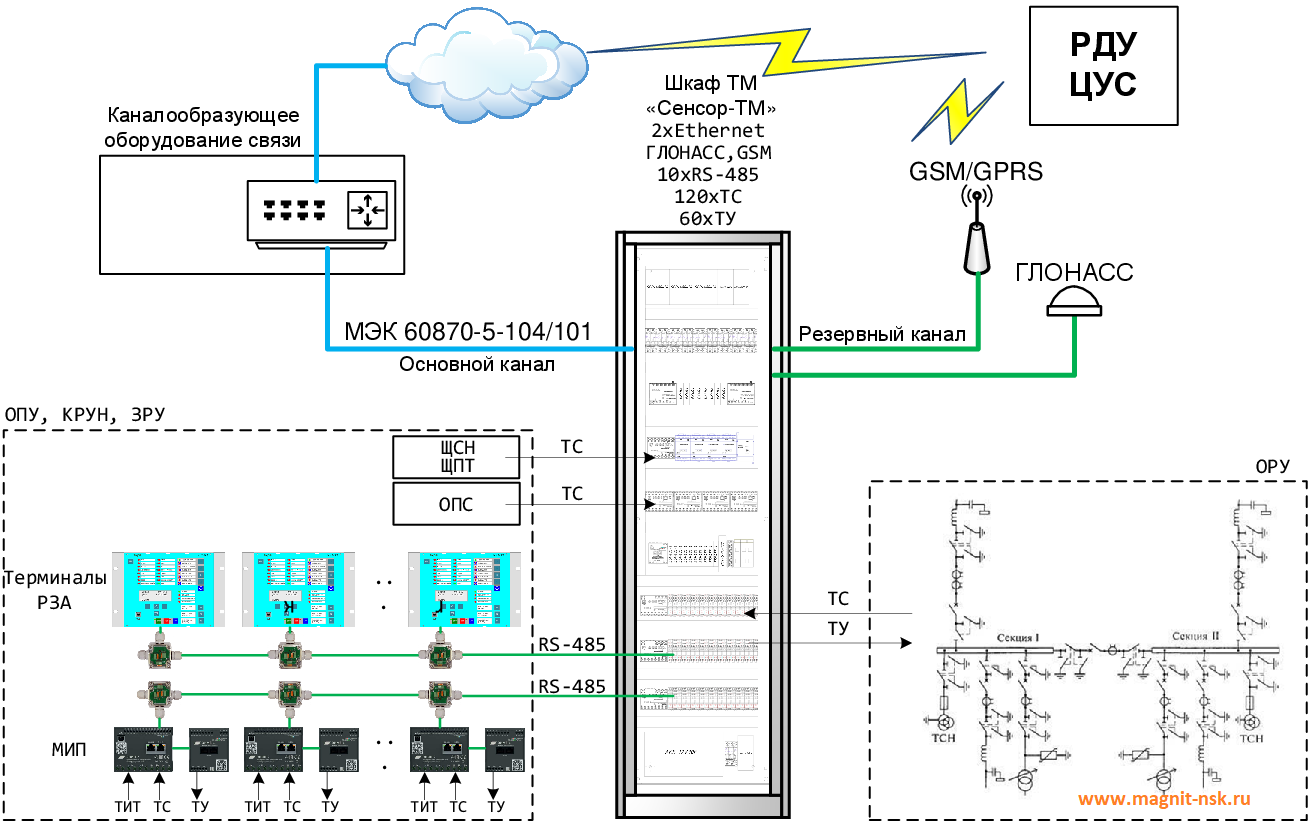

(входит в состав программно-технического комплекса (ПТК) разработки и производства ООО «МАГНИТ») предназначен для сбора и передачи телемеханической информации с энергетических объектов различного уровня класса 110/35/10/6 кВ. Система телемеханики подстанции на основе шкафа «Сенсор-ТМ» представляет собой территориально распределённую систему. На полевом уровне размещаются устройства, выполняющие функции телеизмерений (ЦИП, счётчики электроэнергии и т.п.), функции телесигнализации и телеуправления (модули ввода/вывода дискретных сигналов, УСО и т.п.). Все устройства объединяются в информационные магистрали, по которым шкаф ТМ «Сенсор-ТМ» осуществляет непрерывный обмен с устройствами.

Обмен данными между шкафом ТМ «Сенсор-ТМ» и вышестоящим уровнем осуществляется в соответствии с ГОСТ Р МЭК 60870-5-101, ГОСТ Р МЭК 60870-5-104, Modbus или МЭК 61850 (опционально). Передача информации может производиться одновременно по нескольким независимым каналам связи. Устройства сбора данных (УСД) сопрягаются с каналообразующей аппаратурой с использованием интерфейсов RS-232, RS-485 (ГОСТ Р МЭК 60870-5-101, Modbus RTU) и Ethernet (ГОСТ Р МЭК 60870-5-104, МЭК 61850, Modbus TCP).

В зависимости от заказа, шкаф ТМ может иметь одно- или двустороннее исполнение с металлической или стеклянной передней дверью.

Оборудование шкафа ТМ «Сенсор-ТМ» не оказывает влияние на метрологические характеристики измерительных каналов.

В состав ПТК «СЕНСОР-ТМ» входит оборудование рабочего места дежурного, позволяющее удобно и наглядно контролировать параметры и управлять объектом.

Шкаф ТМ «Сенсор-ТМ» выполняет следующие функции:

  • Сбор данных (дискретных и аналоговых сигналов) с устройств нижестоящего уровня: ЦИП, счётчиков электроэнергии, терминалов РЗА, контроллеров присоединения, модулей ввода/вывода дискретных и аналоговых сигналов, УСО, УСД и т. д.
  • Передача данных на вышестоящий уровень в соответствии с ГОСТ Р МЭК 60870-5-101, ГОСТ Р МЭК 60870-5-104 и МЭК 61850 (опционально).
  • Приём команд телеуправления с вышестоящего уровня и их передача устройствам нижестоящего уровня.
  • Приём сигналов точного времени от систем ГЛОНАСС, GPS (только в качестве резервной системы) или источников точного времени по протоколам SNTP v4, ГОСТ Р МЭК 60870-5-101 или ГОСТ Р МЭК 60870-5-104, синхронизация внутренних часов и передача сигналов синхронизации опрашиваемым устройствам.

Основные технические характеристики для типового исполнения:

Характеристика Значение
1. Размеры шкафа Шкаф Ш600 (800) х В2100 (2200) х Г600 мм
2. Количество сигналов ТС и ТУ, макс. 120 дискретных входов (ТС), 60 дискретных выходов (ТУ)
3. Объем данных 8192 ТИТ, 4096 ТС, 2048 ТУ
4. Количество опрашиваемых устройств 240
5. Опрашиваемые устройства ЭНИП‑2, ЭНМВ‑1, устройства с поддержкой МЭК 60870‑5‑101, МЭК 60870‑5‑104, Modbus RTU/TCP ‑ совместимые устройства, СЭТ‑4ТМ.03, Меркурий‑ 23Х, СС-301, БЗП-01/02/03, ABB Emax/Tmax, опционально подписка на GOOSE согласно МЭК 61850 (сбор дискретных и аналоговых сигналов)
6. Ретрансляция Возможность ретрансляции данных нижестоящих УСД по протоколу МЭК 60870‑5‑101/ 104
7. Интерфейсы 10 х RS‑485 (100… 115200 бит/сек), 2хEthernet 100Base‑T (для опроса устройств или передачи данных на верхний уровень), GSM (GPRS) для передачи телеметрии по каналу GSM (опция GT)
8. Каналы обмена с вышестоящим уровнем TCP/IP — до 12 каналов по одному или двум портам Ethernet, GPRS — до 4-х каналов
9. Опрос нижестоящих устройств / станций До 10 портов RS‑485
10. Синхронизация времени опрашиваемых устройств / станций От встроенного ГЛОНАСС/ GPS ‑ приёмника, от верхнего уровня, от SNTP- сервера
11. Охлаждение аппаратуры шкафа Естественное
12. Электропитание аппаратуры шкафа Три независимых ввода питания: две секции щита собственных нужд (220В АС) и/или питание от оборудования СОПТ (220B DC). Шкаф оборудован встроенным ИБП (АКБ). Время работы от АКБ — 3 часа
13. Климатическое исполнение УХЛ4 (по ГОСТ 15150-69)
14. Отображение информации Опционально: «облачное» исполнение (вывод на внешние устройства отображения) или встроенная HMI-панель (только для исполнения с металлической передней дверью)

Для получения технико-коммерческого предложения на шкаф СЕНСОР-ТМ необходимо:

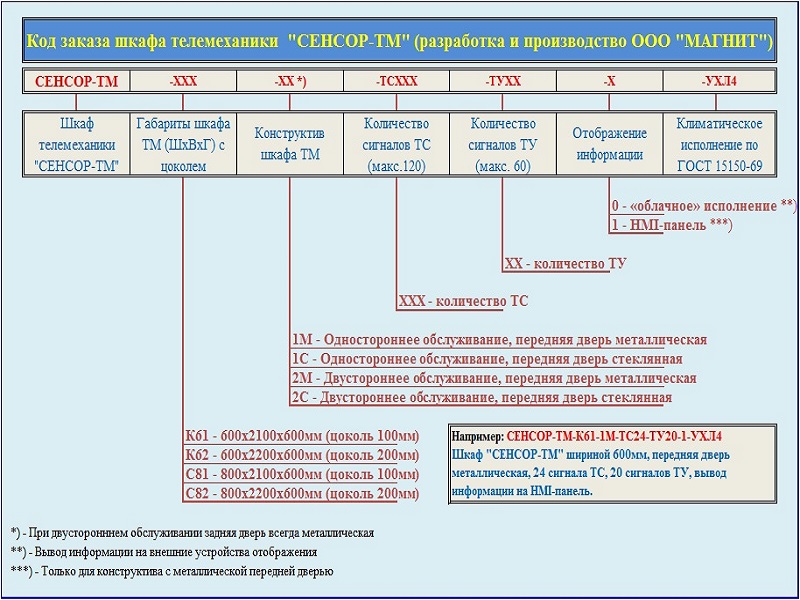

Отправить в наш адрес код заказа на шкаф СЕНСОР-ТМ.
или
Заполнить форму обратной связи.
