Устройство контроля систем постоянного тока (СЕНСОР-СМ)

Система контроля цепей постоянного оперативного тока «СЕНСОР-СМ» (для ЩПТ, СОПТ, ШОТ, ШУОТ)

разработки и производства ООО «МАГНИТ» предназначена для мониторинга состояния сети постоянного тока с напряжением 24-230В. Система может быть легко интегрирована в любые шкафы систем гарантированного питания как отдельный функциональный модуль, а также поставляться в составе шкафов СГПМ.

Система «СЕНСОР-СМ» выполняет (в соответствии с заказом) следующие функции:

  • Измерение и контроль сопротивления изоляции отходящих линий постоянного тока (до 128 присоединений).
  • Измерение и контроль полного сопротивления изоляции сети постоянного тока.
  • Контроль положения коммутационных аппаратов отходящих линий постоянного тока.
  • Измерение и контроль напряжения сети постоянного тока.
  • Измерение и контроль напряжения асимметрии аккумуляторной батареи.
  • Измерение и контроль направления тока аккумуляторной батареи.
  • Измерение и контроль параметров зарядно-выпрямительных устройств.
  • Формирование сигналов о неисправностях в сети постоянного тока и в самой системе.
  • Ведение ретроспективы событий в табличной и графической формах.
  • Возможность выдачи сигналов на устройства центральной сигнализации РЗА.
  • Передача информации на верхний уровень АСУТП (Modbus TCP, RTU).
Все измерения и результаты контроля наглядно отображаются на HMI-панели системы. Графический интерфейс также позволяет легко и просто настраивать саму систему. Примеры скриншотов представлены в разделе «ГАЛЕРЕЯ». Там же представлен пример реализации системы. Программное обеспечение позволяет еще на стадии производства настроить систему под конкретные требования Заказчика согласно Опросного листа.

Особенности системы «СЕНСОР-СМ»:

  • Отсутствие внешнего наложенного источника напряжения или тока, благодаря чему отсутствует дополнительное повышение напряжения на полюсах сети во всех режимах работы, которое может привести к пробою изоляции и спровоцировать двойное замыкание на землю в сети.
  • Система «СЕНСОР-СМ» позволяет работать совместно с традиционной схемой контроля изоляции.
  • Контроль изоляции в сети с двумя АКБ.
  • Контроль изоляции в ЩПТ (СОПТ, ШОТ, ШУОТ) с двумя секциями.
  • Контроль изоляции в шкафах распределения.
  • Высокая помехоустойчивость к помехам от зарядно-выпрямительных устройств.
  • Измерение не только полного сопротивления изоляции сети, но и сопротивления изоляции сети по полюсам и сопротивления изоляции сети по присоединениям.
  • Определение снижения сопротивления изоляции в нескольких точках сети одновременно, в том числе и на разных полюсах.
  • Возможность работы с заданной точностью в протяженных сетях постоянного тока.
  • Система не оказывает воздействие на чувствительные дискретные входы микропроцессорных защит.
  • Наличие переносного устройства контроля изоляции «СЕНСОР-ПМ» расширяет функциональность системы.

Основные технические характеристики системы «СЕНСОР-СМ»:

  Характеристика Значение
1. Номинальное напряжение контролируемой сети (стандартное)  110, 220 В
2. Диапазон измерения напряжения  0 — 300 В
3. Диапазон измерения общего сопротивления изоляции сети  0 — 300 кОм
4. Диапазон измерения сопротивления изоляции одного присоединения  0 — 300 кОм
5. Уставки сигнализации снижения сопротивления изоляции
Сеть 220 В:

предупреждение  «Низкая изоляция»

аварийная  «Земля в сети»

  20 кОм < Rизол. < 135 кОм

Rизол. < 20 кОм

Сеть 110 В:

предупреждение  «Низкая изоляция»

аварийная  «Земля в сети»

 10 кОм < Rизол. < 75 кОм

Rизол. < 10 кОм

6. Время срабатывания сигнализации о неисправностях в сети  5 с
7. Точность измерения в диапазоне 0 — 300 кОм  10%
8. Максимальное количество контролируемых присоединений  128 линий

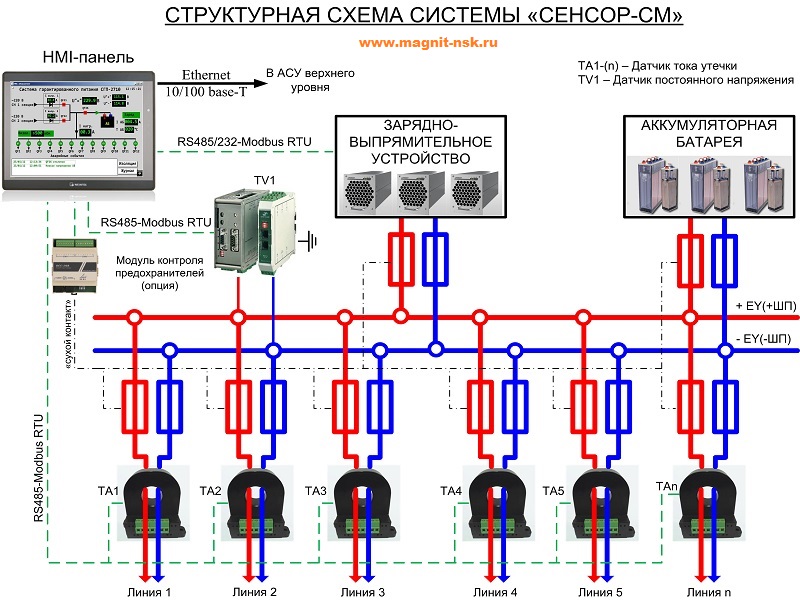

Структурная схема контроля изоляции системы СЕНСОР-СМ

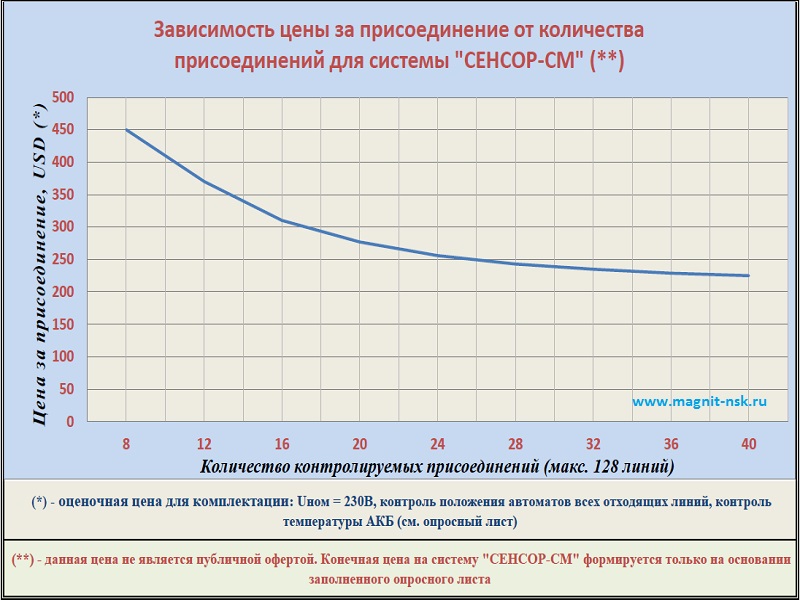

Предварительная оценка цены системы СЕНСОР-СМ

Для получения технико-коммерческого предложения на систему СЕНСОР-СМ необходимо:

Заполнить и отправить в наш адрес опросный лист на систему СЕНСОР-СМ: Cкачать (формат .docx)  (формат .xlsx)
или

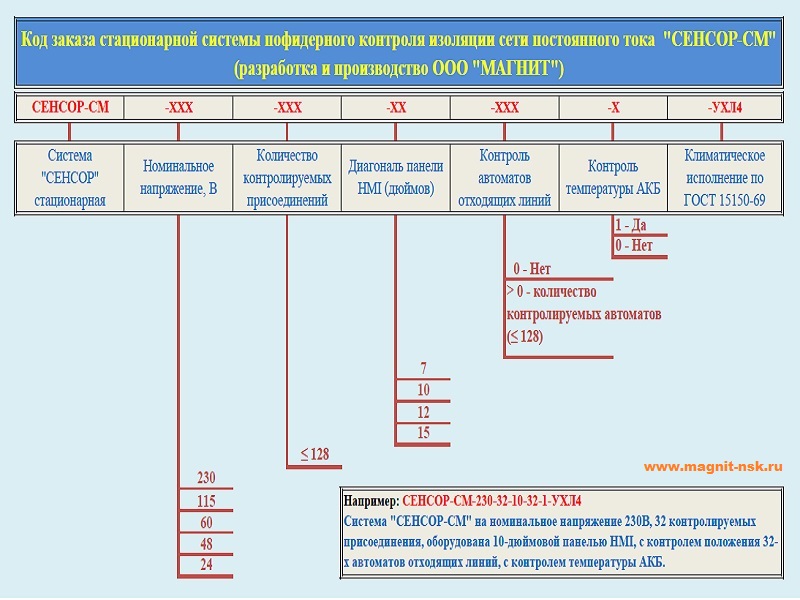

Отправить в наш адрес код заказа на систему СЕНСОР-СМ.
или
Заполнить форму обратной связи.

Документация:
Декларация соответствия ТУ СЕНСОР-СМ               Описание и инструкция по эксплуатации
